Leinenzug beim Hund: statische und dynamische Lastzustände
Im Mittel wirken beim Spaziergang 37,8 N auf das Halsband (ScienceDirect 2024). Das ist ein gleichmäßiges Plateau: vorhersehbar, relativ konstant und über längere Zeit aufrechterhaltbar. Diesen Zustand nennt das Modell statische Last.
Einen anderen Zustand erzeugt ein abruptes Stoppereignis. Der Hund bewegt sich mit Geschwindigkeit v, die Leine spannt sich, die Bewegung wird schlagartig unterbrochen. Der Impuls Δp = m · v muss in kurzer Zeit abgebaut werden. Das Ergebnis ist keine gleichmäßige Belastung, sondern eine kurze Spitze. Lastpfad und Kontaktbereich bleiben gleich. Das Kraftniveau nicht.
Beide Zustände existieren in derselben Spaziergangs-Session. Welcher dominiert, hängt vom Bewegungsprofil des Hundes ab. Dieser Artikel steht im weiteren System Guide und verbindet das Verhalten der Leinenzugkraft mit der Halsbandgeometrie.
Die Impulsformel F · Δt = Δp beschreibt den Mechanismus dahinter. Eine kürzere Stoppzeit Δt bei konstantem Impuls Δp erhöht F proportional. Wie stark, quantifiziert der dynamische Lastfaktor in Abschnitt drei.
Gemessene Kraftwerte am Hundehalsband
Jede Leinenzugkraft läuft denselben strukturellen Weg: vom D-Ring als Krafteinleitungspunkt über das Halsbandband in den Kontaktbogen, wo die Reaktionskraft des Halses die Last aufnimmt. Dieser Pfad ist strukturell invariant. Statische und dynamische Lasten verändern ihn nicht. Was sich ändert, ist ausschließlich die Kraftmagnitude.
Instrumentierte Studien an Begleithunden haben dieses Spektrum gemessen. Die folgende Übersicht zeigt, wie sich die drei Lasttypen in gemessenem Kraftbereich, Stoppzeit und dynamischem Lastfaktor (DLF) unterscheiden.
| Lasttyp | Kraftbereich | Stoppzeit (Δt) | DLF |
|---|---|---|---|
| Statisch (gleichmäßiger Zug) | 20–80 N (Mittelwert 37,8 N) | kontinuierlich (Δa ≈ 0) | 1× (Referenz) |
| Dynamisch, leicht (kontrollierter Ruck) | 100–165 N (Peak 162,8 N gemessen) | ~100–200 ms | ~3–5× |
| Dynamisch, stark (Sprint ins Leinenende) | 200–413 N (Max. 412,5 N gemessen) | <100 ms (Loading Rate: 2868,7 N/s) | bis ~10× |
| Alle Kraftwerte aus instrumentierten Studien an Begleithunden. DLF > 2 = Schocklast nach ingenieurmechanischer Definition. Stoppzeit: geschätzte Zeitfenster aus Loading-Rate-Daten (Townsend et al., 2026). | |||
Ein DLF von 3–5× bedeutet: Dasselbe Halsband-System überträgt bei einem Ruck drei- bis fünfmal mehr Kraft als beim gleichmäßigen Zug — über denselben Lastpfad.
Quellenkontext: ScienceDirect 2024 — instrumented walk, companion dogs; Townsend et al., 2026, Annals of Biomedical Engineering.
Das DLF-Ceiling von ~10× markiert die obere Modellgrenze, extrapoliert aus der Loading Rate von 2868,7 N/s (Townsend et al. 2026). Wie sich der Lastpfad unter Zug verhält, wenn er nicht am Halsband, sondern am Geschirr angreift, zeigt Kraftverlauf am Halsband im Vergleich zum Geschirr.
Dynamischer Lastfaktor (DLF)
Der dynamische Lastfaktor quantifiziert das Verhältnis zwischen Spitzenkraft und statischer Grundlast: DLF = Fpeak / Fstatic. Seine physikalische Basis ist die Impulsformel F · Δt = Δp, umgestellt zu F = Δp / Δt.
Wenn die Stoppzeit Δt kleiner wird, steigt die Spitzenkraft F proportional an — bei gleichem Impuls Δp. Das ist die strukturelle Grundregel dieses Modells.
Entscheidend ist nicht nur die Kraft selbst, sondern die Zeit, in der sie aufgebaut wird. Diagramm 2 zeigt das vereinfachte Impulsmodell: Ein langer Stopp erzeugt eine breite, moderate Kraftkurve. Ein kurzer Stopp erzeugt eine schmale, sehr hohe Spitze.
Wird die Stoppzeit kürzer, steigt die Spitzenkraft. Bei konstantem Impuls Δp = m · v ist das keine Option, sondern Physik.
Ein Beispiel mit gemessenen Werten: statische Grundlast 37,8 N (ScienceDirect 2024). Beim kontrollierten Ruck steigt die Kraft auf 162,8 N (Peak gemessen, ScienceDirect 2024), das entspricht einem DLF von ~4,3×. Beim Sprint ins Leinenende wurden bis zu 412,5 N gemessen (Townsend et al. 2026), ein DLF von ~10× unter extremen Bedingungen.
Das ist keine Fehlfunktion der Ausrüstung.
Drei Faktoren begünstigen hohe DLF-Werte: (1) eine hohe Bewegungsgeschwindigkeit des Hundes vor dem Stopp, (2) eine straff gespannte Leine mit wenig Federweg, (3) eine sehr kurze Bremsstrecke, die Δt gegen null treibt. In der Seilmechanik beschreibt der Fallfaktor analog, wie freier Fall Systemlast erzeugt. Auf das Leinensystem übertragen bestimmt nicht die Kraft allein, sondern das Verhältnis von Impuls zu Stoppzeit die Spitzenlast.
Ab DLF > 2 gilt das Ereignis nach ingenieurmechanischer Definition als Schocklast. Leichte Ruckereignisse im Alltag — wenn der Hund anzieht oder die Gehrichtung wechselt — bewegen sich regelmäßig in diesem Bereich.
Der Lastpfad selbst ändert sich dabei nicht. Diagramm 3 verdeutlicht: Die Kraft tritt am D-Ring ein und wird über das Halsbandband in den Kontaktbogen übertragen.
Statische und dynamische Lasten teilen denselben geometrischen Weg. Nur F variiert, nicht der Pfad.
Lasttypen im Vergleich

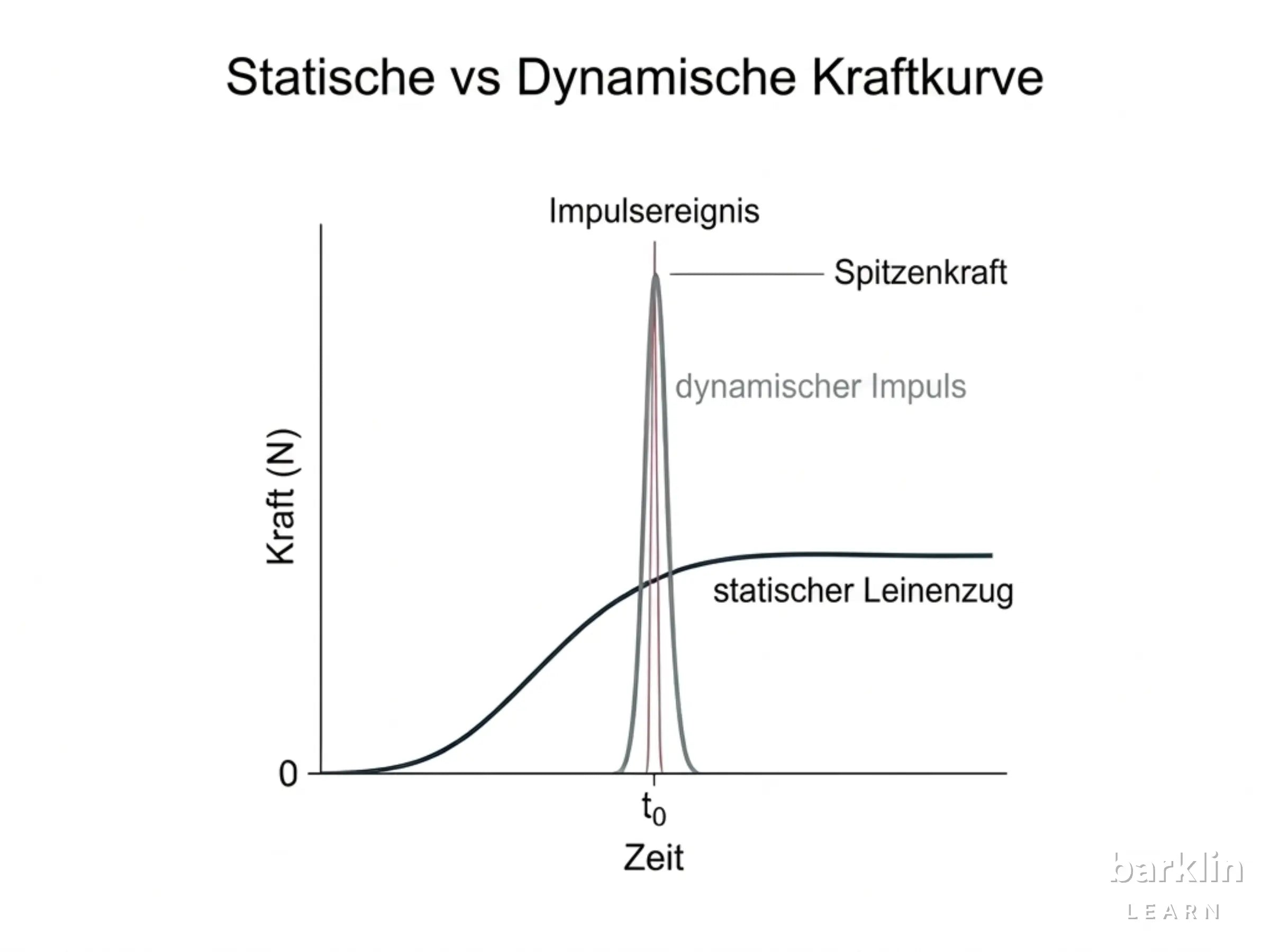

Beide Lasttypen sehen im Zeitverlauf nicht ähnlich aus. Statischer Zug erzeugt einen langsamen Kraftanstieg bis zu einem stabilen Plateau, das über Sekunden oder Minuten aufrechterhalten werden kann. Dynamischer Impuls erzeugt einen steilen Anstieg, eine sehr kurze Spitze und eine rasche Entlastung — über denselben Lastpfad.
Carter et al. (2020, Veterinary Record) haben in einem instrumentierten Halsband-Modell Druckwerte von 83–832 kPa gemessen, abhängig von Halsbandtyp und Kraftniveau. Dieser Wertebereich dient als Kontextreferenz: Er zeigt, dass das Druckniveau auf beide Variablen reagiert, auf die Kraft F und auf die Kontaktfläche A. Die folgende Tabelle zeigt, wie Halsbandbreite die Kontaktfläche verändert und damit das Druckniveau bei unterschiedlichen Lastniveaus beeinflusst.
| Halsbandbreite | Kontaktfläche (A, ca.) | Druckniveau — statisch | Druckniveau — dynamisch (DLF 3–5×) |
|---|---|---|---|
| Schmal (≤ 2 cm) | gering | hoch | sehr hoch |
| Mittel (3 cm) | mittel | mittel | hoch |
| Breit (≥ 4 cm) | groß | niedrig | mittel |
Breitere Kontaktfläche verteilt dieselbe Kraft auf mehr Fläche. Das gilt bei statischer Grundlast und noch deutlicher bei dynamischen Spitzenwerten.
Die Niveaustufen (niedrig / mittel / hoch / sehr hoch) sind ordinal. Absolute kPa-Werte hängen von Halsumfang, Halsform und Kraftniveau ab und sind nicht für alle Hunde verallgemeinerbar. Rassenspezifische Geometrie wird in Halsanatomie des Windhundes und breite Halsbänder eingeordnet.
Halsbandgeometrie und Lastspitzen
Ab hier wird es geometrisch. Wenn dynamische Spitzenlasten den statischen Wert um Faktor 3–10× übertreffen können, wird die Kontaktfläche des Halsbandes zu einer strukturell relevanten Variable.
Die Beziehung lautet P = F / A. P ist der mittlere Flächendruck, F die Leinenzugkraft, A die Kontaktfläche — bestimmt durch Halsbandbreite und Kontaktbogen. Wenn A steigt, sinkt P bei gleicher Kraft. Bei doppelter Halsbandbreite vergrößert sich die Kontaktfläche entsprechend. Der mittlere Flächendruck sinkt, obwohl die Kraft gleich bleibt.
Bei gleicher Leinenzugkraft entscheidet die Kontaktfläche darüber, wie stark die Belastung lokal wirkt. Diagramm 4 zeigt diesen Zusammenhang für ein 2-cm- und ein 4-cm-Halsband bei identischer Leinenzugkraft.
Die Kontaktflächenvergrößerung senkt den mittleren Flächendruck entsprechend P = F / A, bei statischer Last und noch ausgeprägter bei dynamischen Spitzenwerten, da dieselbe Kontaktfläche dann unter einem mehrfach höheren F belastet wird.
Das gilt für statische und für dynamische Last: Ein breiteres Halsband verteilt 37,8 N statischen Zug auf mehr Fläche, und dieselbe Geometrie verteilt auch einen 162,8 N Ruck auf mehr Fläche — sie überträgt ihn weniger punktuell auf die ventrale Halsregion.
Die Beziehung P = F / A gilt im linearen Bereich moderater bis mittlerer Leinenereignisse (< 200 N). Bei extremen Sprint-Arrest-Ereignissen (> 300 N) kann das Edge-Loading-Phänomen, also eine Lastkonzentration auf die Randzonen des Kontaktbogens, dieses lineare Bild modifizieren. Für das geometrische Druckmodell siehe Druckverteilung bei Hundehalsbändern. Für den nachgelagerten Produktpfad geht es weiter zu breiten Hundehalsbändern ab 4 cm.
Systemgrenzen
Dieses Modell setzt planare Halsgeometrie, einen definierten Kontaktbogen und den linearen Gültigkeitsbereich von P = F / A voraus. Mehrere Variablen liegen außerhalb dieses Scopes.
Nicht modelliert werden Körperhaltung und Halsbewegung während des Zugereignisses. Fell, Unterwolle und individuelle Hautdicke gehören ebenfalls nicht in dieses Geometriemodell. Individuelle anatomische Variation — etwa Halsform oder Muskelmasse — wird innerhalb dieses Modells nicht aufgelöst.
Der Artikel modelliert weder Hardware-Ermüdung unter wiederholter dynamischer Last noch mehrere Ruckereignisse in Sequenz oder akkumulierte Last über wiederholte Ereignisse. Lastpfade am Geschirr liegen ebenfalls außerhalb des Scopes dieses halsbandbasierten Modells.
Edge-Loading ab etwa 300 N markiert einen Grenzfall des Modells, keinen vollständig aufgelösten Zustand. Auch rassen- und größenspezifische Anatomiedaten liegen außerhalb des aktuellen Scopes, ebenso absolute Druckwerte in kPa oder Newton pro Rasse. Produktempfehlungen nach Halsbandbreite sind nicht Teil dieses Artikels.
